8 Bit MTP
产品应用：美容仪 / 按摩器 / 电推剪 / 直发器 / 灯带 / 等消费类电子
产品简介：CA51M020 系列芯片是基于1T 8051内核的8位微控制器，不仅保留了传统8051芯片的基本特性，通常情况下运行速度比传统的8051芯片快10倍，性能更加优越。芯片内置4KB MTP程序存储器，256Byte内部RAM，256Byte外部RAM及512Byte EEPROM。还集成了18路12Bit ADC、3路16Bit PWM、1路硬件LED_RGB级联控制、1路I2C、1路UART、低电压检测(LVD)等功能模块。支持IDLE、STOP和低速运行三种省电模式以适应不同功耗要求的应用。强大的功能及优越的抗干扰性能使其可广泛应用于各类家电及消费类产品。
内核
CPU：1T 8051, 更高速度比传统 8051 快 10 倍
兼容 8051 指令集, 双 DPTR 工作模式
存储器
MTP 程序存储器: 4KB，大于 1000 次重复擦写
EEPROM: 512 Byte，用于存储掉电需要保存的数据, 大于 100000 次重复擦写
RAM: 256 Byte 内部 RAM，256 Byte 外部 RAM
工作电压
工作电压：2.7V ~ 5.5V@Fosc=8MHz 2.2V ~ 5.5V@Fosc=4MHz
工作温度
工作温度：-40℃~+85℃
时钟系统
外部低速振荡器：32.768KHz
内置低速 RC 振荡器：128KHz
内置高速 RC 振荡器：8MHz，精度为±2%@5V/25℃（出厂校正）
定时器
2 个 16 位通用定时器: 定时器 0，定时器 1
通用输入输出口（GPIO）
支持最多 12 个 GPIO 口
支持推挽、开漏、上拉（30K）、下拉（30K）、高阻模式
推挽输出时，GPIO 的推电流有 4 级可选：10mA、8mA、6mA、5mA ; @VDD=5V
推挽输出时，GPIO 的灌电流有 2 级可选：16mA、8mA; @VDD=5V
GPIO 可软件模拟成 1/2 BIAS 的 LCD 驱动，不需外接电阻
TMC 功能
TMC 定时器的时钟源可选 IRCL 或 XOSCL
中断时间最小单位，当时钟源选 IRCL 时为 512 个 IRCL 时钟周期，当时钟源选 XOSCL 时为 128 个 XOSCL 时钟周期
可配置中断时间为 1-256 个最小单位时间
中断系统
7 个有效中断源
两级中断优先级，支持中断嵌套
5 个外部中断源 INT0~INT4 外部中断触发沿选择：INT0~1（上升沿、下降沿）、INT2~4（上升沿、下降沿、双沿）
中断输入引脚选择：INT0(P0.0)、INT1(P0.1)、INT2(P0.2)、INT3(P0.3)，INT4(P0.4)
模/数转换器（ADC）
支持 12路 12 位 SAR ADC
支持 2 种基准电压源：VDD 和内部基准
选择内部电压为基准，可测量 VDD 电压
PWM
支持 3 路 PWM 输出，每路可单独控制，在 16 位范围内可任意配置周期和占空比
支持可直接输出内部时钟功能，支持 PWM 中断功能
支持 PWM 输出管脚映射: PWM0(P1.4/P0.6)、PWM1(P1.5/P0.7) 、 PWM2(P1.6/P1.0)
支持 800Kbps/S 扫描频率 1 路硬件级联模块，直接控制 WS2812 或类似的驱动芯片， 符合单色或七彩 LED 灯带产品的需求
通用串行接口（UART1）
支持 1 路全双工串口
支持 1 字节接收缓存
I2C 接口
内置 1 路 I2C 接口，支持主从模式，支持标准/快速/高速模式
低电压检测（LVD）
检测电压可设置为 2.7V、3.3V、3.7V、4.2V
可设置低电压复位或中断
复位模式
芯片支持多种复位源：上电/掉电复位，软复位，硬复位，看门狗复位，低电压检测复位
看门狗
27 位看门狗定时器，16 位调节精度，可配置看门狗复位或中断
程序下载和仿真
支持 ISP 方式下载程序
支持在线仿真功能
低功耗
STOP 模式，电流<7uA
IDLE 模式，电流<33uA

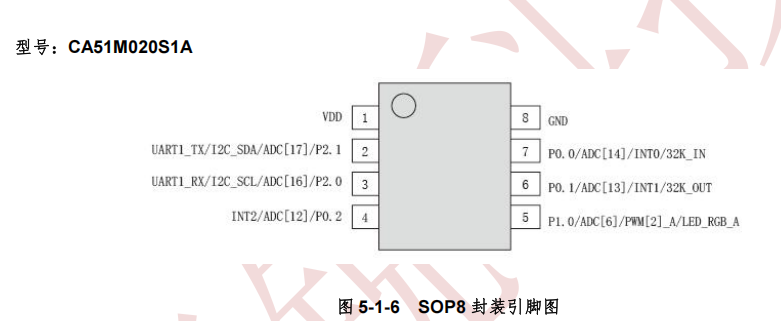

封装类型：SOP8
