8 Bit MTP

内核

       CPU：1T 8051, 更高速度比传统 8051 快 10 倍

       兼容 8051 指令集, 双 DPTR 工作模式

存储器

       MTP 程序存储器: 4KB，大于 1000 次重复擦写

       EEPROM: 512 Byte，用于存储掉电需要保存的数据, 大于 100000 次重复擦写

       RAM: 256 Byte 内部 RAM，256 Byte 外部 RAM

工作电压

      工作电压：2.7V ~ 5.5V@Fosc=8MHz 2.2V ~ 5.5V@Fosc=4MHz

      工作温度

      工作温度：-40℃~+85℃

时钟系统

      外部低速振荡器：32.768KHz

      内置低速 RC 振荡器：128KHz

      内置高速 RC 振荡器：8MHz，精度为±2%@5V/25℃（出厂校正）

定时器

      2 个 16 位通用定时器: 定时器 0，定时器 1

通用输入输出口（GPIO）

      支持最多 18 个 GPIO 口

      支持推挽、开漏、上拉（30K）、下拉（30K）、高阻模式

      推挽输出时，GPIO 的推电流有 4 级可选：10mA、8mA、6mA、5mA ; @VDD=5V

      推挽输出时，GPIO 的灌电流有 2 级可选：16mA、8mA; @VDD=5V

     GPIO 可软件模拟成 1/2 BIAS 的 LCD 驱动，不需外接电阻

TMC 功能

     TMC 定时器的时钟源可选 IRCL 或 XOSCL

     中断时间最小单位，当时钟源选 IRCL 时为 512 个 IRCL 时钟周期，当时钟源选 XOSCL 时为 128 个 XOSCL 时钟周期

     可配置中断时间为 1-256 个最小单位时间

中断系统

     7 个有效中断源

     两级中断优先级，支持中断嵌套

     5 个外部中断源 INT0~INT4  外部中断触发沿选择：INT0~1（上升沿、下降沿）、INT2~4（上升沿、下降沿、双沿）

     中断输入引脚选择：INT0(P0.0)、INT1(P0.1)、INT2(P0.2)、INT3(P0.3)，INT4(P0.4)

模/数转换器（ADC）

     支持 18 路 12 位 SAR ADC

     支持 2 种基准电压源：VDD 和内部基准

     选择内部电压为基准，可测量 VDD 电压

PWM

     支持 3 路 PWM 输出，每路可单独控制，在 16 位范围内可任意配置周期和占空比

     支持可直接输出内部时钟功能，支持 PWM 中断功能

     支持 PWM 输出管脚映射: PWM0(P1.4/P0.6)、PWM1(P1.5/P0.7) 、 PWM2(P1.6/P1.0)

     支持 800Kbps/S 扫描频率 1 路硬件级联模块，直接控制 WS2812 或类似的驱动芯片， 符合单色或七彩 LED 灯带产品的需求

通用串行接口（UART1）

     支持 1 路全双工串口

     支持 1 字节接收缓存

I2C 接口

     内置 1 路 I2C 接口，支持主从模式，支持标准/快速/高速模式

低电压检测（LVD）

     检测电压可设置为 2.7V、3.3V、3.7V、4.2V

     可设置低电压复位或中断

复位模式

     芯片支持多种复位源：上电/掉电复位，软复位，硬复位，看门狗复位，低电压检测复位

看门狗

     27 位看门狗定时器，16 位调节精度，可配置看门狗复位或中断

程序下载和仿真

     支持 ISP 方式下载程序

     支持在线仿真功能

低功耗

     STOP 模式，电流<7uA

     IDLE 模式，电流<33uA

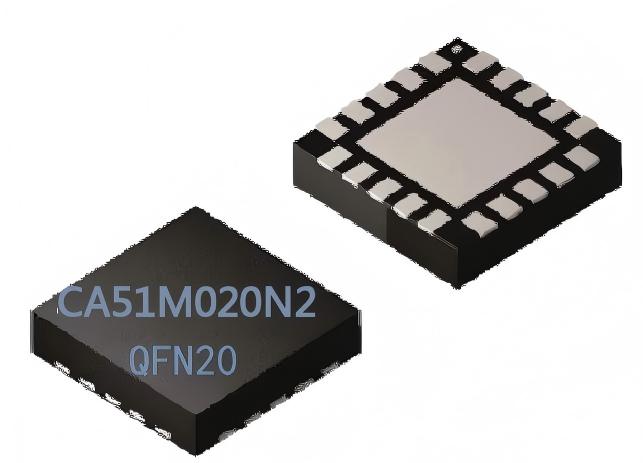

封装类型：QFN20
