通用型8Bit Flash单片机

 内核

 CPU：1T 8051, 最高速度比传统 8051 快 10 倍

 兼容 8051 指令集, 双 DPTR 工作模式

 CPU 频率：最高可支持 27MHz

 存储器

 Flash : 8 / 16 / 32K 字节，支持多次重复擦写

 Flash 可划分为程序空间和数据空间，数据空间可用于存储掉电需要保存数据，可省略 EEPROM

 RAM:256 字节内部 RAM，2K 字节外部 RAM

 工作电压

 工作电压：1.8 - 5.5V

 时钟系统

 外部高速振荡器：1 - 27MHz

 外部 RTC 振荡器：32.768KHz

 内置低速 RC 振荡器：131KHz

 内置 PLL：倍频倍数为 2 - 10 倍，参考时钟为 2 - 4MHz 内置 RC 振荡器

 内置高速 RC 振荡器：2 - 4MHz，精度可达 1% (出厂初始频率为 3.6864MHz＠3.3V/25℃)

 内嵌外部时钟监控模块，可有效监控外部各个时钟工作状态，避免因外部时钟停振而造成死机

 RTC 功能

 内置 RTC 模块可计时、分、秒、星期、天数，支持闹钟功能

 支持毫秒、半秒中断

 中断系统

 15 个有效中断源

 两级中断优先级，支持中断嵌套

 10 个外部中断源，每个外部中断都可配置任意信号引脚作为中断输入脚

 定时器

 3 个 16 位通用定时器: 定时器 0，定时器 1，定时器 2

 通用输入输出口（GPIO）

 最多支持 62 个 GPIO 口（不同型号会有不同）

 支持推挽、开漏、强上拉、弱上拉、强下拉、弱下拉、高阻模式

 推挽模式下可设置不同驱动强度和翻转速度

 触摸按键（Touch Key）

 内置触摸感应控制器

 最大支持 24 触摸通道

 触摸可设置内部充电和内部基准，可有效抑制电源低频干扰

 支持触摸引脚与 LED 驱动引脚复用

 内置防水补偿机制

 高抗干扰性，符合 EMC(CS)标准

 支持触摸省电模式，最低功耗小于 10uA

 模/数转换器（ADC）

 支持 8 通道 12 位 SAR ADC，内置运放和比较功能

 支持 3 种基准电压源：VDD、内部基准、外部基准

 选择内部电压为基准电压时可测量 VDD 电压

 支持检测信号缩小和放大功能，缩放倍数可选

 PWM

 支持 8 通道 PWM，在 16 位范围内可任意配置周期和占空比

 支持互补模式和死区控制，可用于驱动直流无刷电机

 支持可设置边沿对齐和中心对齐模式

 支持可直接输出内部时钟功能

 支持 PWM 中断

 LCD 驱动

 最大可支持 8com x 32seg、7com x 33seg、6com x 34seg、5com x 35seg、4com x 36seg

 可配置占空比：1/2、1/3、1/4、1/5、1/6、1/7、1/8 Duty

 可配置偏压：1/2、1/3、1/4 Bias

 支持 8 级对比度调整

 支持 3 种等级驱动电流，用户可根据不同的 LCD 屏进行调整

 LED 驱动

 最大可支持 8com x 32seg

 支持 8 级亮度调节

 低电压检测（LVD）

 可配置电压检测范围 1.8 - 4.8V

 可设置低电压复位或中断

 复位模式

 芯片支持多种复位源：硬复位，软复位，看门狗复位，低电压检测复位，上电/掉电复位

 看门狗

 27 位看门狗定时器，16 位调节精度，可配置看门狗复位或中断

 遥控接收功能

 内置采样计数器模块（SAMPLE），可通过硬件模块采样任意长度的脉宽，减少软件代码

 通用串行接口（UART）

 最多支持 3 个 UART 接口

 支持 1 字节接收缓存

 SPI 接口

 内置 1 个 4 线 SPI 接口，支持主从模式

 I2C 接口

 内置 1 路 I2C 接口，支持主从模式，支持标准/快速/高速模式

 I2C 可设置数字滤波，增强 I2C 抗干扰性能。

 运放和模拟比较器

 支持 4 路模拟比较器、两个运算放大器和一个捕获计数器

 模拟比较器参考电压可选择内部基准或外部输入基准

 模拟比较器内置 15 位数字滤波器，支持比较器中断

 运放可以和 ADC 和模拟比较器结合使用，扩展检测信号电压范围

 捕获计数器和模拟比较器结合使用，可用于电机测速及堵转检测

 无刷直流电机驱动

 内置 60°霍尔和 120°霍尔译码模块

 支持自动模式和手动模式，支持刹车功能

 支持多种异常检测

 结合模拟比较器可实现无霍直流电机驱动

 乘除法器（MDU）

 支持 1 个时钟周期 16 位 × 16 位乘法

 支持 8 个时钟周期 32 位 ÷ 32 位除法

 支持 1 个时钟周期 32 位数据左右移位操作

 程序下载和仿真

 支持 ISP 和 IAP

 支持在线仿真功能

 低功耗

 STOP 模式，电流<7uA

 IDLE 模式，电流<12uA

 低速运行模式，电流<20uA

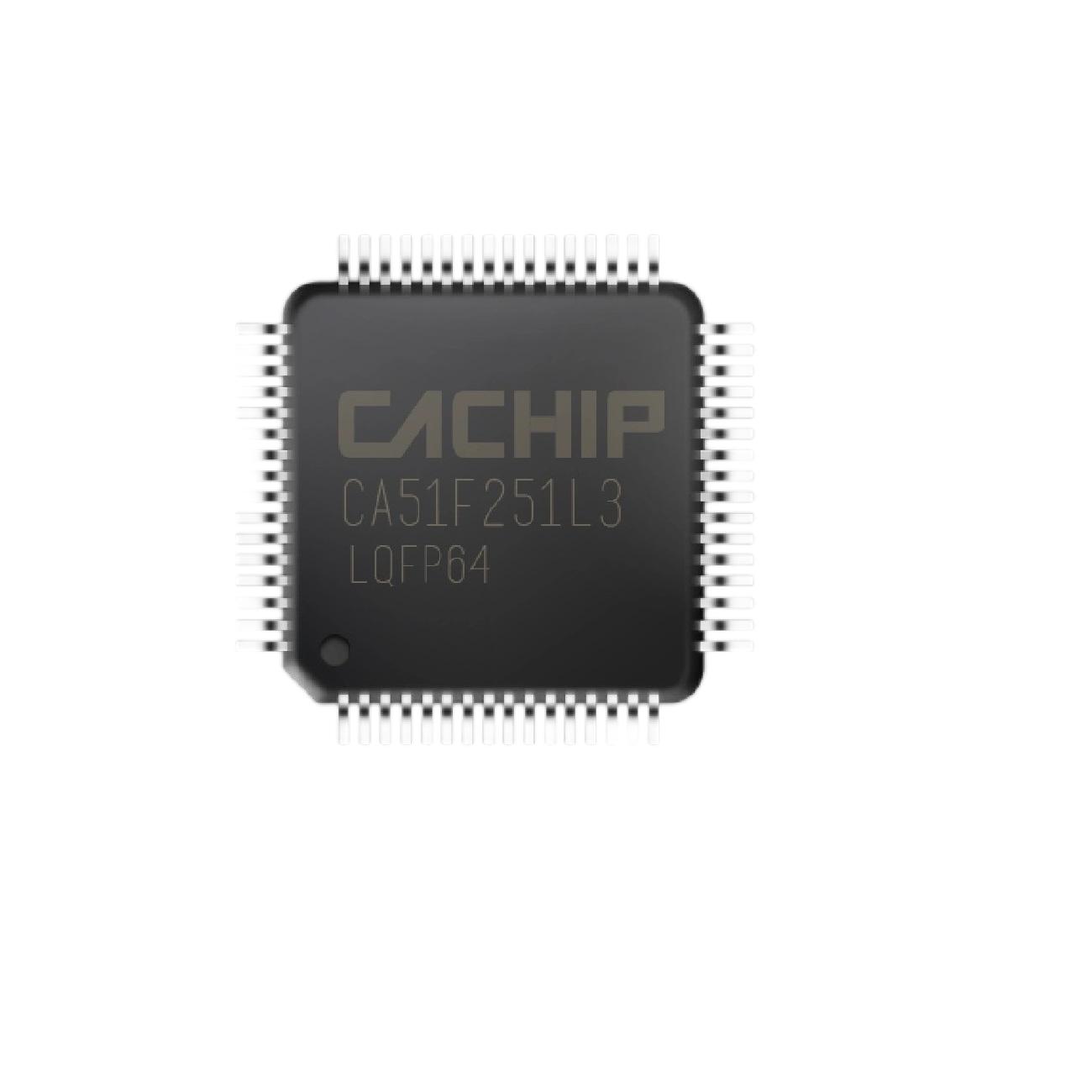

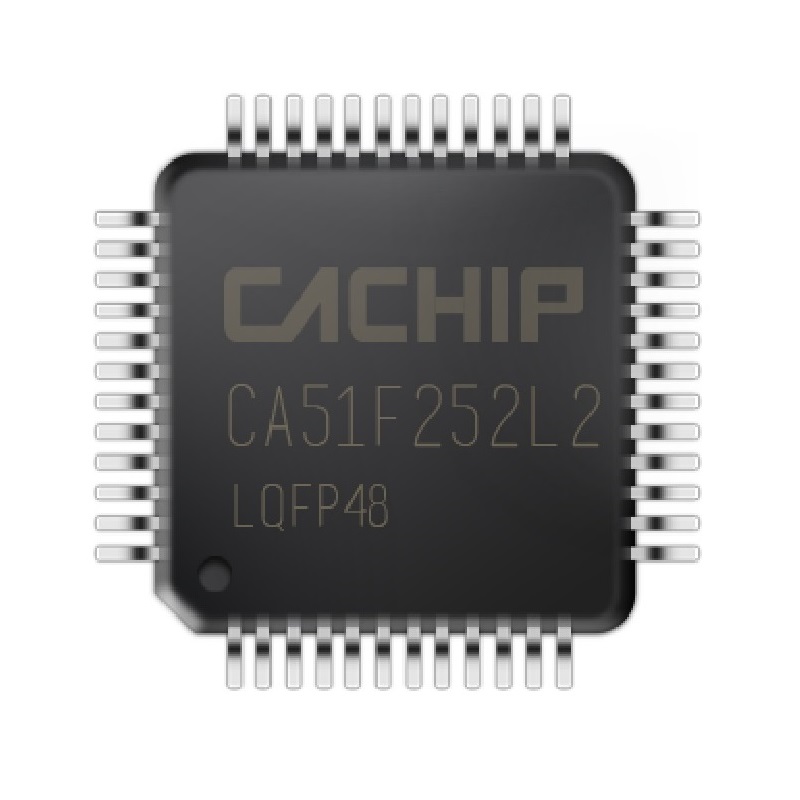

 封装类型： LQFP64 (7 x7 mm) LQFP48 (7 x7 mm)
